VDE0620 Plugs and Socket Outlet Gauge

Measurement & Analysis Instruments > Safety Instrument
Include ISO 17025 CNAS & ILAC Calibration Certificate
Origin: China Guangdong
Item No.: LX-VDE

VDE0620 Plugs and Socket Outlet Gauge


Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE0620-1:2010.

This plug and socket test gauge is mainly used to test and inspect whether the structure and size of plugs and sockets conform to VDE0620-1:2010 standards. And the mainly application industries is electronics, electrical appliances, plugs and sockets and other similar areas.

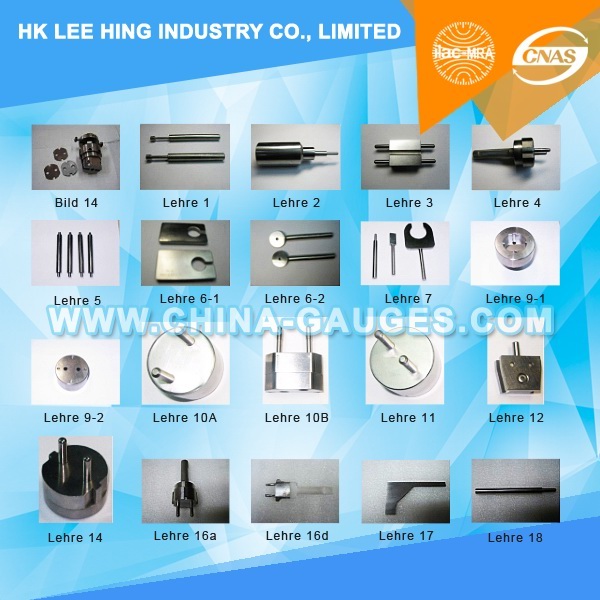

No. Seite Details Qty
1 DIN-VDE0620-1-Lehre1 Größe der Steckerstift-Einführungsöffnungen 3 pcs
2 DIN-VDE0620-1-Lehre2 Prüfung der kleinsten Öffnungsweite und der kleinsten   Abzugskraft der Kontaktbuchsen 2 pcs
3 DIN-VDE0620-1-Lehre3 Einführbarkeit zweipoliger Stecker 1 pcs
4 DIN-VDE0620-1-Lehre4 Einführbarkeit zweipoliger Stecker mit seitlichen   Schutzkontakten 1 pcs
5 DIN-VDE0620-1-Lehre5 Prüfung des Abstandes bis zur erstmaligen Kontaktgabe 1 set/4 pcs
6 DIN-VDE0620-1-Lehre6 Stiftdurchmesser 1 set/4 pcs
7 DIN-VDE0620-1-Lehre7 Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A   und 2P AC 16 A 1 set/2 in 1
8 DIN-VDE0620-1-Lehre8 Prüfung der größten Öffnungsweite der Kontaktbuchsen 1 pcs
9 DIN-VDE0620-1-Lehre9 Auswechselbarkeit 1 pcs
10 DIN-VDE0620-1-Lehre10-A Prüfung auf Unmöglichkeit des einpoligen Einführens A 1 pcs
11 DIN-VDE0620-1-Lehre10-B Prüfung auf Unmöglichkeit des einpoligen Einführens B 1 pcs
12 DIN-VDE0620-1-Lehre11 Prüfung der Nichteinführbarkeit zweipoliger Stecker   ohne Schutzkontakt 1 pcs
13 DIN-VDE0620-1-Lehre12 Prüfung auf Unmöglichkeit des einpoligen Einführens von   Steckern in Steckdosen 1 set/4 pcs
14 DIN-VDE0620-1-Lehre13 Prüfung der Nichtberührbarkeit von aktiven Teilen durch   die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem   Schutzgrad 1 set
15 DIN-VDE0620-1-Lehre14 Prüfung der seitlichen Schutzkontakte 1 pcs
16 DIN-VDE0620-1-Lehre15 Prüfung der Nichtberührbarkeit von aktiven Teilen durch   die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs 1 set
17 DIN-VDE0620-1Fig15 Gauge 1 pcs
18 DIN-VDE0620-1-Lehre16a Prüfung der größten Abzugskraft des Steckers 2P + AC   250 V 16 A 1 pcs
19 DIN-VDE0620-1-Lehre16b Lehre zur Prüfung der größten Abzugskraft des Steckers 1 pcs
3P + N + AC 400/230 V 16 A
20 DIN-VDE0620-1-Lehre16c Prüfung der größten Abzugskraft des Steckers AC 400/230   V 25 A 1 pcs
21 DIN-VDE0620-1-Lehre16d Prüfung der größten Abzugskraft des Steckers 2P AC 250   V 2,5 A 1 pcs
22 DIN-VDE0620-1-Lehre16e Prüfung der größten Abzugskraft der Kontaktbuchse des   Steckers nach DIN 49441 Form R2 1 pcs
23 DIN-VDE0620-1-Lehre17 Prüfung des Umrisses von Kappen und Abdeckungen (Dicke:   ca. 2 mm) 1 pcs
24 DIN-VDE0620-1-Lehre18 Prüfung von Rillen, Löchern und Hinterschneidungen 1 pcs
25 DIN-VDE0620-1-Lehre19a Messung der Kraft zum Öffnen des Shutters für   Steckdosen 16 A, 250 V~nach DIN 49440-1 1 pcs
26 DIN-VDE0620-1-Lehre19b Messung der Kraft zum Öffnen des Shutters für   Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437 1 pcs
27 DIN-VDE0620-1-EN50075 Test the interchangeability of plug gauge 1 pcs
28 DIN-VDE0620-1-49440-L1 49440 - L1 - the IPX4 test socket 1 pcs
29 DIN-VDE0620-1-49440-L2 49440 - L2 - the IPX4 test socket 1 pcs
30 DIN-VDE0620-1-L1-L2 Poles with grounding plug diameter gauge and test   equipment 1 set/3 pcs
31 DIN-VDE0620-1-Bild15 Vorrichtung zur Prüfung der Stabilität von seitlichen   Schutzkontakten 1 set
32 DIN-VDE0620-1-Bild14 Vorrichtung zur Messung der Kontaktkraft bei seitlichen   Schutzkontakten 1 set
33 DIN-VDE0620-1-Bild43 Vorrichtung zur Prüfung der seitlichen Schutzkontakte 1 set/2 pcs
